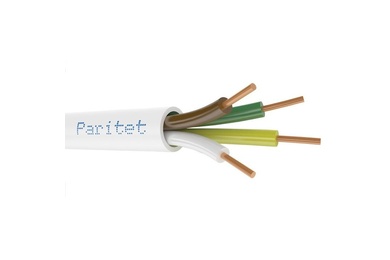

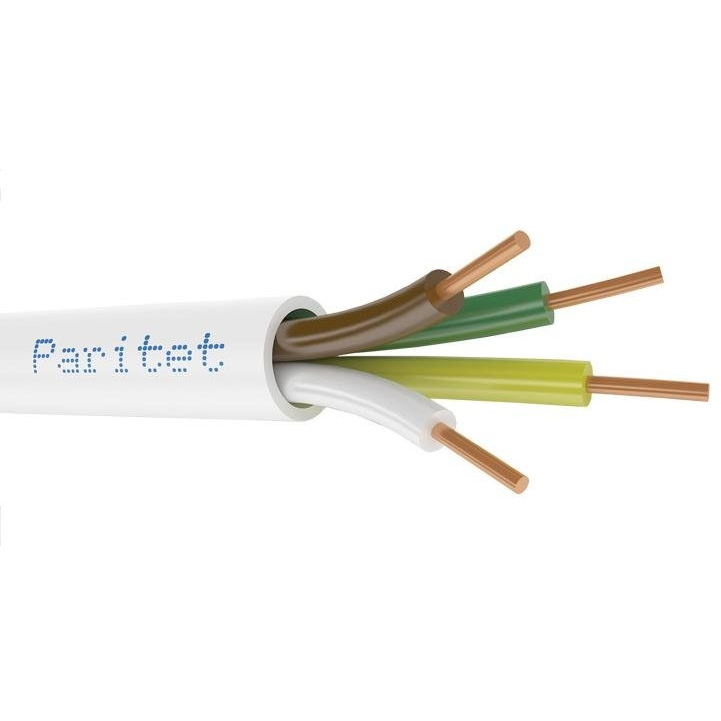

Паритет КСВВГл 4х0,2(200м)

Паритет КСВВГл 4х0,2(200м)

Описание

Кабель Общей Скрутки Паритет КСВВГЛ 4х0,2(200м) Имеет 4 Жилы Диаметром 0,5мм (сечением 0,2 мм.кв.). Предназначен для одиночной внутренней стационарной, относительной влажности воздуха до 98% при температуре до 35°C.

Назначение

Для систем сигнализации, контроля доступа, управления, сбора данных. Для нестационарной одиночной прокладки внутри здания.

Напряжение: до 250 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц.

Конструкция

Токопроводящая жила – медная лужёная многопроволочная
Изоляция - ПВХ пластикат
Сердечник - общая скрутка
Оболочка - ПВХ пластикат

Требования Пожарной Безопасности

Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4
Кабели не распространяют горение при одиночной прокладке.

Условные Обозначения

Технические Характеристики Паритет КСВВГЛ 4х0,2(200м)

Конструктивные параметры


• Количество жил: 4
• Диаметр жилы, мм: 0.6
• Число и диаметр проволок: 7х0,20
• Сечение жилы, мм²: 0.2
• Диаметр по изоляции, мм: 2.5
• Диаметр кабеля, мм: 3,5
• Масса 1 км кабеля, кг: 19.2
• Объем горючей массы, л/км: 7.6
• Объем 1 км кабеля, м. куб.: 0.027
• Бухтовка, м: 200
• Тип упаковки: Бухта

  Электрические Характеристики


• Номинальный Диаметр Жил/Сечение, Мм/Мм²: 0.5/0.2
• Сопротивление Жилы Постоянному Току При 20°с, Не Более, Ом/Км: 95
• Сопротивление Изоляции Жил При 20°c, Не Менее, Мом Х Км: 50
• Коэффициент Затухания При Частоте 1 Кгц При 20°с, Не Более, Дб/Км: -
• Рабочее Напряжение, Не Более, В: 250

  Условия Эксплуатации


• Климатическое Исполнение По Гост 15150-69: Ухл Категории Размещения 2-4.
• Минимальная Рабочая Температура: -50°с.
• Максимальная Рабочая Температура: 70°с.
• Кабели Устойчивы К Воздействию Повышенной Влажности Воздуха До 98% При Температуре До 35°с
• Срок Службы Кабеля: 25 Лет

  Условия Монтажа


• Минимальный Радиус Изгиба: 10 Наружных Диаметров Кабеля.
• Минимальная Температура Прокладки: -15°с.
