Описание

Изолятор шлейфа базовый предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов «Рубеж-2ОП» прот.R3, «Рубеж-КАУ1» прот.R3 или «Рубеж-КАУ2» прот.R3 и используется для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания.

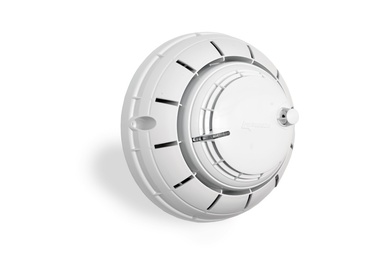

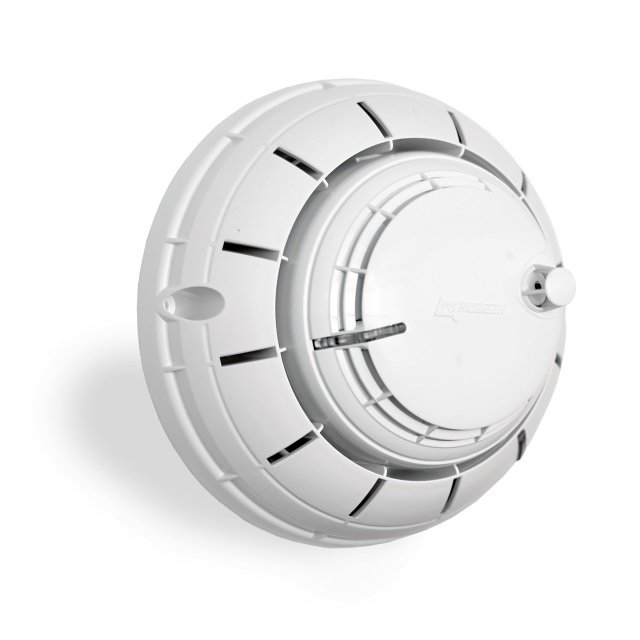

Изолятор ИЗ-1Б прот.R3 представляет из себя пластиковый корпус с размещенной внутри платой изолятора. Внутрь корпуса устанавливается адресный извещатель, работающий по протоколу RS-R3: ИП 212-64 прот.R3, ИП 212/101-64-PR прот.R3, или ИП 101-29-PR прот.R3, установленным на корпус изолятора. Извещатель в комплект поставки ИЗ-1Б прот.R3 не входит. Изолятор ИЗ-1Б прот.R3 является адресным устройством и в системе занимает 1 адрес. Изолятор шлейфа допускает подключение к АЛС без учета полярности. Конструкция корпуса изолятора предотвращает затекание воды внутрь корпуса со стороны крепления к потолку и по кабелю АЛС внутрь устройства, обеспечивая дополнительную защиту изолятора и извещателя от капель воды.

Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате

Состояние изолятора шейфаИндикацияДежурноеМигание один раз в (4 – 5) секундКороткое замыкание АЛСЧастое мигание (2 раза в секунду)ТестЧастое мигание в течение (2-3) с после нажатия на кнопку ТЕСТ Нет питанияВыключена

Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.

Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.

Применение изоляторов шлейфа в АЛС позволяет:
– разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
– разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС.

Изолятор шлейфа ИЗ-1 прот.R3 может использоваться при организации кольцевого шлейфа
