Описание

Программатор адресных устройств Рубеж ПКУ-1, представляет собой малогабаритное переносное устройство с автономным питанием (элемент питания типа "Крона", 9 В). ПКУ-1 служит для установки, просмотра и изменения значений параметров адресных устройств.

Программатор ПКУ-1 обеспечивает:просмотр и изменение параметров: адрес, конфигурация; задержка на включение удержание, количество адресов дата последнего обслуживания;только просмотр параметров: уровень запыленности, заводской номер, режим индикации, версия ПО; корректировку показаний запыленности извещателей после продувки дымовой камеры.

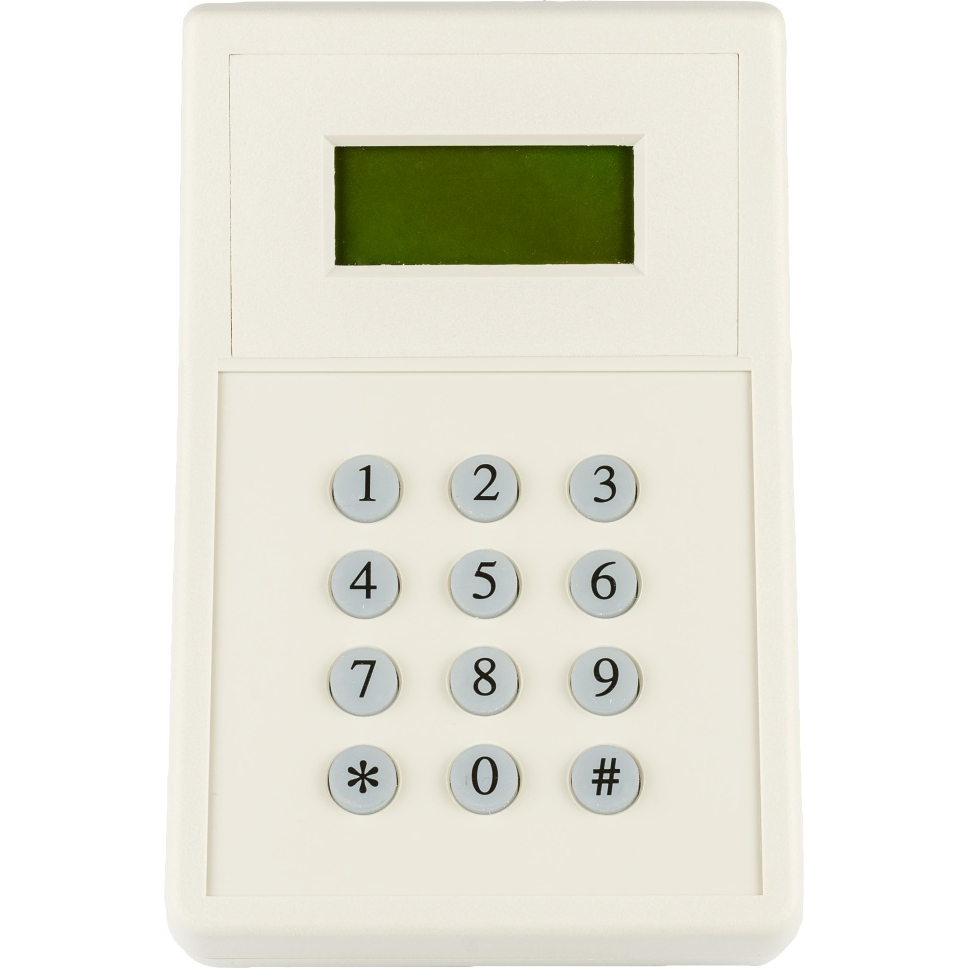

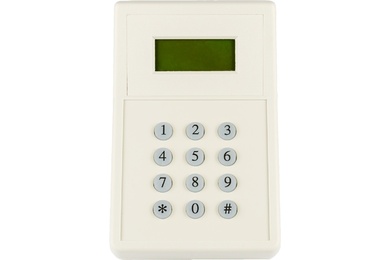

Программатор ПКУ-1 малогабаритное переносное устройство с автономным питанием (элемент питания " Крона", 9 В). Внешний вид пульта приведен.

Для подключения адресных пожарных извещателей в конструкции программатора предусмотрена розетка.


Подключение других адресных устройств производится с помощью переходного устройства (рисунок 3). Вставка устанавливается на розетку ПКУ-1, а провода подключаются к адресному устройству.

Для включения питания программатора необходимо нажать любую клавишу на клавиатуре и удерживать её около 2 секунд. Программатор отключится через 20 секунд, если к нему не подключить адресное устройство.

После подключения к контактам розетки программатора адресного устройства, высвечивается экран просмотра и установки адреса адресного устройства.

Программатор выключится через 60 секунд после последнего нажатия на клавишу, если не будут произведены никакие действия.

ОбозначениеНаименованиеПараметры адресных устройствИП 212/101-64-А2R1Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресныйАдрес Уровень запыленности. Заводской номер. Режим индикации. Дата последнего обслуживания. Версия ПО. Порог срабатывания по ∆Т/tИП 101-29-А3R1Извещатель пожарный тепловой максимально-дифференциальный адресныйАдрес. Заводской номер. Версия ПО. Порог срабатывания по ∆Т/tИП 212-64Извещатель пожарный дымовой оптико-электронный адресныйАдрес. Уровень запыленности. Заводской номер. Режим индикации. Дата последнего обслуживания. Версия ПОИПР 514-3Извещатель пожарный ручной адресныйАдрес. Заводской номер. Версия ПО. АМ-1Адресная пожарная меткаАдрес. Заводской номер. Конфигурация. Версия ПО. РМ-1
РМ-2Релейный модульАдрес. Заводской номер. Конфигурация. Задержка на включение. Удержание. Количество адресов. Версия ПО

Технические характеристики Рубеж ПКУ-1

• Напряжение питания программатора: от 7,5 до 9 В
• Габаритные размеры программатора, мм, не более: 95 x 150 x 65
• Масса программатора, г, не более: 350
• Диапазон рабочих температур, ºС: от
